Autor Thema: Hintergrundkarten für Lowrance Kartenplotter erstellen  (Gelesen 75239 mal)

HAIko

  • Gast
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #20 am: 19 Februar 2014, 21:33:38 »
Hey Matthias , schön dass hier im Reefmaster Bereich jetzt auch aktiv bist !  :applause: :applause:

Offline Mekongwels

  • Hecht
  • ****
  • Beiträge: 902
  • My/Mein Echo Equipment: Raymarine Dragonfly-7Pro und Element 9HV
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #21 am: 19 Februar 2014, 22:39:45 »
Ja aber nicht richtig, mach ja keine Teifenkarten, das bekomme ich nicht hin!
Boot:
Jeanneau Cap 400 Console, Rigiflex

Offline Mekongwels

  • Hecht
  • ****
  • Beiträge: 902
  • My/Mein Echo Equipment: Raymarine Dragonfly-7Pro und Element 9HV
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #22 am: 19 Februar 2014, 22:43:49 »
Ja aber nicht richtig, mach ja keine Tiefenkarten, das bekomme ich nicht hin!
Aber jetzt mit der Pfalzkarte, kann ich mir meinen Fischweiher auf dem Echo ansehen, echt geil!








Boot:
Jeanneau Cap 400 Console, Rigiflex

Offline Simondii

  • Jungbrut
  • *
  • Beiträge: 12
    • My/Mein Tackle Equipment: Shimano,Daiwa,Sportex,FOX
  • My/Mein Echo Equipment: Lowrance, Humminbird
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #23 am: 20 Februar 2014, 19:24:52 »
Hallo !
Ich bekomms beim besten willen nicht zusammen eine cz Karte also die von http://download.geofabrik.de zu erstellen . Was könnte ich Falsch machen wen das Programm der Insight map creator nur Ortner macht wo zwar larg,middl,small steht aber irgend welche andere Datein da rein legt die mein Echolot (Elite-7 Hdi )garnicht kennt ?!

Ich bitte um Rat  :weisnicht1:

Danke aus Österreich

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9251
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #24 am: 20 Februar 2014, 22:41:20 »
Hi Simon,

du solltest am ende einen Ordner BoundAT5 haben,
indem dann die .at5 Dateien liegen.
Ist das bei dir nicht der Fall ?

Welche Dateien kopierst du auf deine SD-karte und wo hin dort ?

Bekommst du Fehlermeldungen im IMC ?
Grüße
Luke

HAIko

  • Gast
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #25 am: 20 Februar 2014, 22:56:57 »
Hallo !
Ich bekomms beim besten willen nicht zusammen eine cz Karte also die von http://download.geofabrik.de zu erstellen . Was könnte ich Falsch machen wen das Programm der Insight map creator nur Ortner macht wo zwar larg,middl,small steht aber irgend welche andere Datein da rein legt die mein Echolot (Elite-7 Hdi )garnicht kennt ?!

Ich bitte um Rat  :weisnicht1:

Danke aus Österreich

Wie schon gesagt , bei mir hat dieser Weg auch nicht funktioniert !  Der Insight map creator macht da was nicht richtig .

Offline Simondii

  • Jungbrut
  • *
  • Beiträge: 12
    • My/Mein Tackle Equipment: Shimano,Daiwa,Sportex,FOX
  • My/Mein Echo Equipment: Lowrance, Humminbird
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #26 am: 20 Februar 2014, 23:21:14 »
Also ich habmal die daten was der Insight Map Creator ausgespuckt hat übrigends sind das LSF -Datein auf die sd karte gemacht und naja wie schon geschriebn gings nicht.
Ich hab alles 3 x gemacht und habs mit anderen datein auch versucht aber es ging nicht .
Das einzige was ging wahr der Download von Oberfaltz von den Netten Meber (sry weis den Namen jetzt nicht)
Naja was mach ich Falsch ?

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9251
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #27 am: 21 Februar 2014, 00:33:52 »
Ahja,....
@simondi
Frage,
bist du dir sicher das der IMC bei dir überhaupt fertig war mit dem erstellen ?
Stand im Vector Fenster oder im Status Fenster auch sicher Process Complete ?

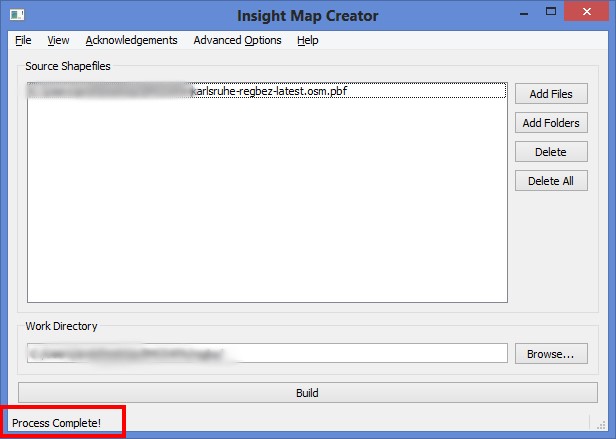

Hier das Vector Fenster


Diese .lsf Dateien solltes du eigentlich nachdem er fertig ist garnicht mehr sehen !
Nachdem er fertig ist erstellt er ein Verzeichnis BoundAT5,
darin liegen dann die drei Dateien large.at5, medium.at5 und small.at5

Sofern du also noch andere Ordner im Ausgabeverezeichnis siehst,
ist er entweder noch nicht fertig oder es ist wirklich etwas schief gelaufen.

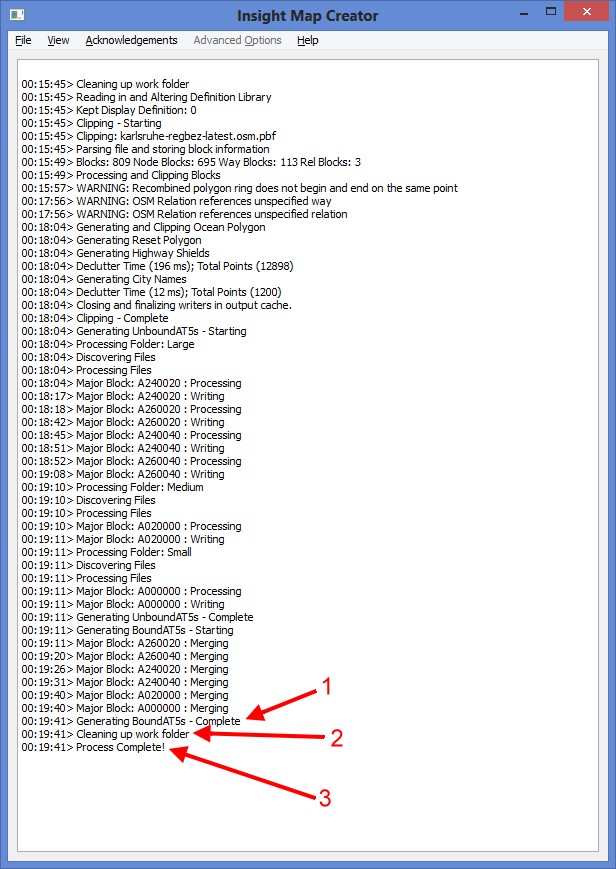

In dem Fall zeigt uns (HAIko und simondii) doch bitte mal eure Status Fenster des IMC.


Also konkret geht es im Status Fenster um die letzten drei Zeilen.

  • Hier fängt er an die eigentlichen drei AT5 Dateien zu erstellen.
  • Hier löscht er die oben angesprochenen Arbeitsdateien, unter anderem auch die .lsf Dateien.
  • Hier nochmals, eben wie im Vector Fenster die meldung das der Prozesse fertig ist.



Mitten in der Bearbeitung erscheint evtl. immer mal wieder eine
Anzeige die 100% angibt, damit ist aber meist nur eine Teilaufgabe
gemeint. Insofern ist das "Process Complete" das angestrebte Ziel.

Probiert das erste erstellen am besten nicht gleich mit einer großen Karte.
Sucht euch zum ersten Testlauf lieber das kleinste Gebiet heraus das ihr finden könnt.
Last das dann durchlaufen und schaut ob es klappt.

Bei mir hat der Vorgang des Erstellens für den Regierungsbezirk Karlsruhe ca. 4 Minuten gedauert.
Das kann je nach CPU und Festplatten etc. aber auch sehr viel länger dauern !
Daher nicht ungeduldig werden und die Meldung das er fertig ist einfach abwarten.

ODER auf jeden Fall im Status Fenster schauen falls er mitten drin massive Problem bekommen sollte.
Grüße
Luke

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9251
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #28 am: 21 Februar 2014, 01:33:18 »
So, ich habe jetzt nach den REG.KA Daten, auch die NL Daten die HAIko versucht hat durch laufen lassen.
Das klappte auch.

@HAIko
Die Fehlermeldung die du bekommen hast, kam bei mir auch, (siehe in rot im Status Log)
und zwar genau so wie es hier im Thema bereits angesprochen wurde,
als eine von mehreren Fehlermeldungen.

Sie kam nach ca. 13 Minuten ca. mittig im ganzen Erstellungsprozess von der Zeit her betrachtet.
Bei mir dauerte es insgesamt ca. 27 Minuten bis die Meldung "Process Complete" kam.
Das kann aber auch, je nach PC mal VIIIIEL länger dauern. (Aber auch mal kürzer, wenn es ein ganz schneller PC ist.)

Zitat
00:45:40> Cleaning up work folder
00:45:40> Reading in and Altering Definition Library
00:45:40> Kept Display Definition: 0
00:45:40> Clipping - Starting
00:45:40> Clipping: netherlands-latest.osm.pbf
00:45:40> Parsing file and storing block information
00:46:07> Blocks: 7847 Node Blocks: 6951 Way Blocks: 885 Rel Blocks: 13
00:46:07> Processing and Clipping Blocks
00:46:37> WARNING: Recombined polygon ring does not begin and end on the same point
00:58:48> WARNING: OSM Relation references unspecified way
00:58:48> WARNING: OSM Relation references unspecified relation
01:02:17> Generating and Clipping Ocean Polygon
01:02:17> WARNING: Recombined coastline has dangling edge (not intersecting with bounds and not closed)
01:02:17> Generating Reset Polygon
01:02:17> Generating Highway Shields
01:02:25> Declutter Time (8357 ms); Total Points (120125)
01:02:26> Generating City Names
01:02:26> Declutter Time (76 ms); Total Points (6113)
01:02:26> Closing and finalizing writers in output cache.
01:02:26> Clipping - Complete
01:02:26> Generating UnboundAT5s - Starting
01:02:26> Processing Folder: Large
01:02:26> Discovering Files
01:02:26> Processing Files
01:02:26> Major Block: A260000 : Processing
01:02:39> Major Block: A260000 : Writing
01:02:40> Major Block: A280000 : Processing
01:02:51> Major Block: A280000 : Writing
01:02:52> Major Block: A260020 : Processing
01:04:04> Major Block: A260020 : Writing
01:04:11> Major Block: A280020 : Processing
01:08:56> Major Block: A280020 : Writing
01:09:23> Processing Folder: Medium
01:09:23> Discovering Files
01:09:23> Processing Files
01:09:23> Major Block: A020000 : Processing
01:09:27> Major Block: A020000 : Writing
01:09:27> Processing Folder: Small
01:09:27> Discovering Files
01:09:27> Processing Files
01:09:27> Major Block: A000000 : Processing
01:09:27> Major Block: A000000 : Writing
01:09:27> Generating UnboundAT5s - Complete
01:09:27> Generating BoundAT5s - Starting
01:09:27> Major Block: A280020 : Merging
01:11:30> Major Block: A260020 : Merging
01:12:03> Major Block: A260000 : Merging
01:12:09> Major Block: A280000 : Merging
01:12:45> Major Block: A020000 : Merging
01:12:47> Major Block: A000000 : Merging
01:12:47> Generating BoundAT5s - Complete
01:12:47> Cleaning up work folder
01:12:47> Process Complete!

Man sieht er wurde fertig.

Die cz Daten die simondi versuchte habe ich jetzt nicht auch noch durchlaufen lassen.
Ich vermute den gleichen Fehler wie bei HAIko....

Ich vermute daher bei euch beiden,
das ihr einfach nicht geduldig genug gewartet habt und den Prozess vorzeitig beendet habt.
Deshalb kamen bei simondi die .lsf Arbeitsdateien des IMC und bei HAIko die unvollständigen AT5 Dateien zum Vorschein,
was dann auf dem Plotter vermutlich deshalb nicht funktioniert hat.

Probiert es einfach nochmals und wartet auf das "Process Complete" wie oben im Log zu sehen ist.
Es sollten am ende nur 3 Dateien im BoundAT5 Ordner liegen und sonst sollte es im Ausgabe Verzeichnis keine weiteren Daten geben.

@HAIko
Kannst dich freuen  ;-)

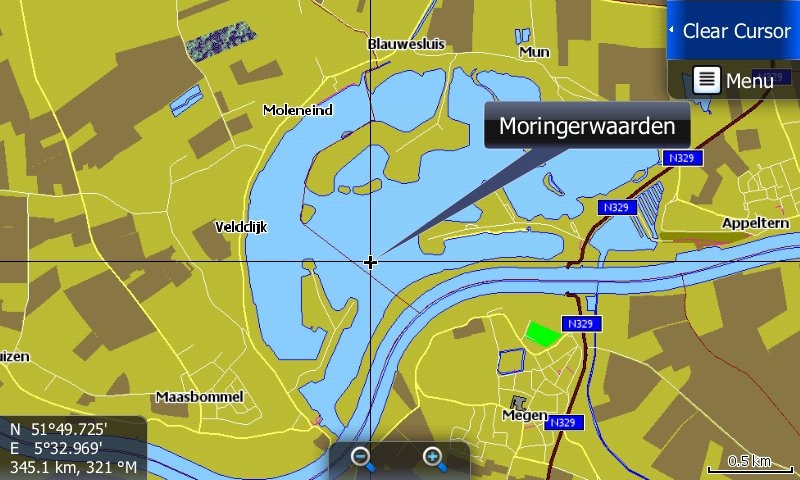

Dein Goldener Schinken -> Gouden Hamm Hafen ist in der NL dabei  ;-)
Das Gewässer heißt wohl Moringerwaarden, nicht Gouden Ham ?!



Und ebenso ist in der REG.KA dein Goldkanal dabei  :-)

Grüße
Luke

Offline Hubert

  • Barsch
  • ***
  • Beiträge: 494
  • My/Mein Echo Equipment: HDS-7 G3, Reefmaster, DrDepth, QGIS
Re: Hintergrundkarten für Lowrance Kartenplotter erstellen
« Antwort #29 am: 21 Februar 2014, 08:50:54 »
Dass man warten muss, bis unten im Fenster steht: Prozess complete! hat Luke schon geschrieben.

Ich habe inzwischen nochmal nachgesehen: Auch im Video ist dies gezeigt, halt nur nicht dreimal wiederholt ;)

Manchmal dauert es eben ein wenig länger, weil der IMC gerade bei fehlerhaften OSM-Karten zur Abarbeitung der Fehler eben etwas länger braucht. Eine fehlerfreie OSM hatte ich bisher noch nicht verarbeitet!

Ich hatte allerdings auch noch keine Karte bekommen, die nicht funktioniert hätte, wenn ich selber keine Fehler gemacht habe.
Vielleicht kann Luke oben in der Anleitung den Hinweis auf das 'Prozess complete' noch in Dick und Fett mit einbauen ;)

Gruß vom Chiemsee ;)
Boot Marine 450 Fish, Motorguide Xi5-55FW, Golden Motor 15 (E-Motor), Suzuki DF 30 ATHL
