Howto/Anleitung Kartenerstellung Reefmaster V1.5 & Insight Map Creator

[Luke]

! ACHTUNG !

Seit ReefMaster Version V1.6 wird der Insight map Creator direkt von ReefMaster aus angesteuert.
Mit ReefMaster V1.6 können nun ohne weitere Zwischenschritte direkt AT5 Karten über den IMC automatisiert erstellt werden.

Der hier weiter beschriebene Weg ist aber weiterhin möglich.
Nur, wer macht sich schon mehr Arbeit, wenn er nun mit der neuen Version das gleiche mit wenigen Klicks erhält

KLICK HIER findet ihr die Kurzanleitung: Kartenexport zu AT5 ab ReefMasterV 1.6

Wie erstellt man mit Reefmaster und dem Lowrance Insight Map Creator eigene Karten im Lowrance AT5 Format ? Hier eine Kurzanleitung/Howto in deutsch dazu. Wir setzen voraus das du bereits, z.B. anhand dieser Anleitung, deine Daten vom Echo/GPS Plotter in Reefmaster importiert hast und deine Karte auf dem Arbeitsplatz in Reefmaster siehst. Beginnen wir mit der Bearbeitung.

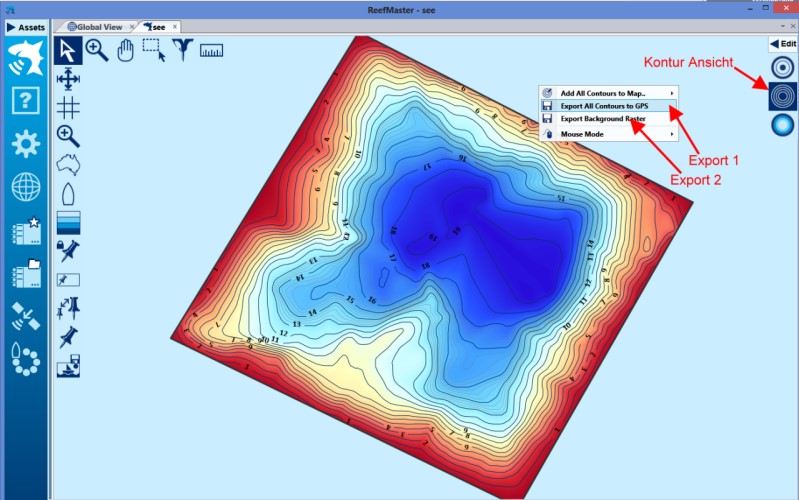

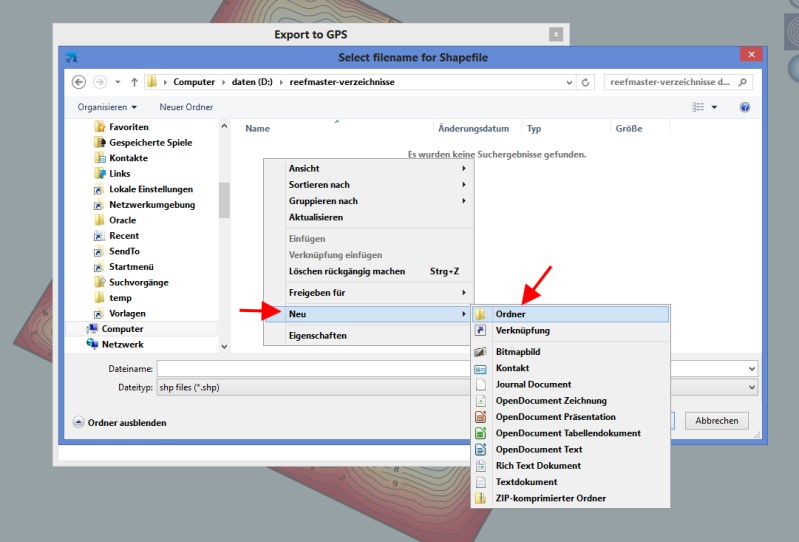

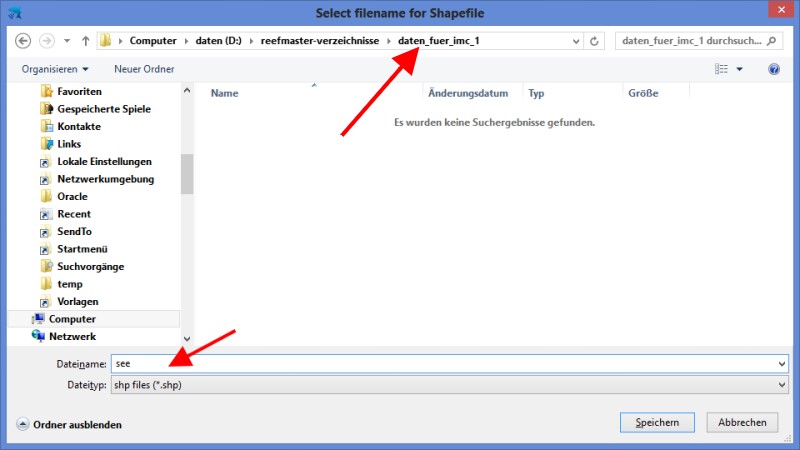

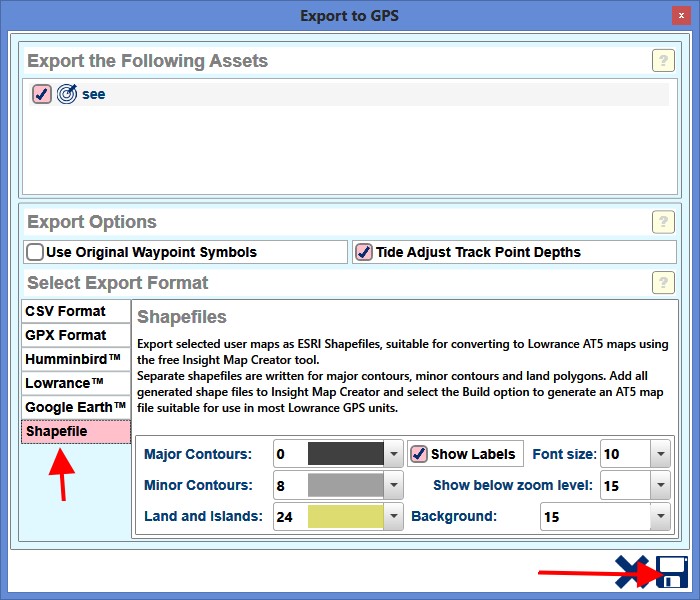

Schritt 1		Bereitstellen der Daten aus Reefmaster zum Import in den IMC. Als erstes exportieren wir die für das erzeugen der Konturen vom IMC benötigten Dateien. Wir gehen auf unserem Arbeitsplatz in die Kontur Ansicht (Konturansicht aktivieren, siehe Bild) In unserer sichtbaren Karte klicken wir mit der rechten Maustaste an eine leere Stelle. Im erscheinenden Kontext Menü sehen wir dann zwei Dinge, im Bild mit Export 1 und Export 2 gekennzeichnet, die uns weiter interessieren. Export 1: Wir klicken auf die Zeile "Export all Contours to GPS" woraufhin sich das Export to GPS Fenster öffnet. Hier klicken wir auf Shapefile, damit Reefmaster weiß was wir exportieren möchten. Wir könnten auch noch diverse Einstellungen vornehmen, beschränken uns aber jetzt auf die Standard Einstellungen. Zum Export klicken wir auf das Disketten Symbol, bestätigen den Sicherheitshinweis das die erzeugen Daten nicht für Navigations Zwecke benutzt werden sollen mit Klick auf Accept. Im folgenden Dateiauswahl Fenster, das je nachdem ob Win XP, 7 oder 8 etc. zum Einsatz kommt bei jedem anders aussehen kann, erzeugen wir uns zunächst ein Verzeichnis das wir "daten_fuer_imc_1" nennen, wechseln in das soeben erstellte Verzeichnis, vergeben dann einen Namen, im Beispiel "see" für die Dateien die erstellt werden und starten den Export Vorgang dann mit einem Klick auf Speichern. Damit haben wir die wichtigsten Daten, die Tiefenlinien bereits exportiert um sie mit dem IMC weiter zu verarbeiten.

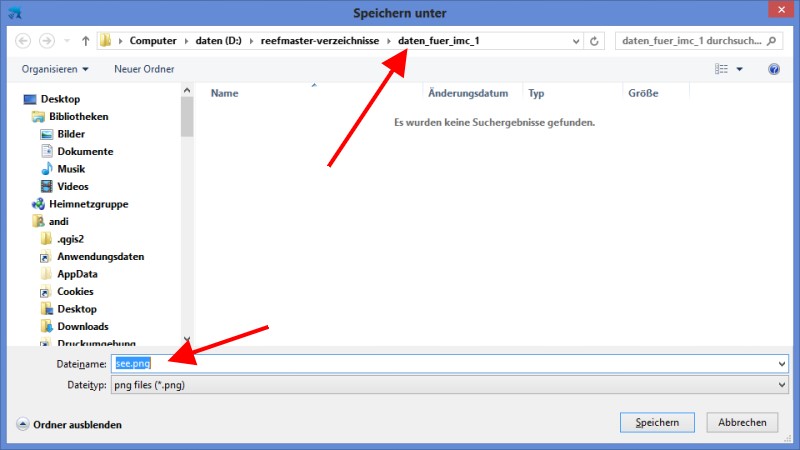

		Export 2. Dieser Schritt ist nur notwendig wenn wir eine farbige Hintergrundkarte hinter den Konturlinien haben wollen. Um diese zu erstellen klicken wir auf die Zeile "Export Background Raster" woraufhin Reefmaster fragt wie wir die Karte nennen möchten. Der Einfachheit halber nennen wir sie im beispiel auch "see". Wir müssen dabei achten das wir uns im richtigen Verzeichnis, dem gleichen "daten_fuer_imc_1" das wir kurz vorher beim Shapefile Export erstellt haben befinden. Durch Klick auf Speichern wird die Raster Hintergrundkarte erstellt. Damit haben wir die Arbeit im Reefmaster erledigt.
Schritt 2 Link zum Navico Map Creator im Navico Insight Store		Die Bearbeitung der Daten mit dem NAVICO Insight Map Creator, kurz IMC genannt. Nur zu beachten sofern der IMC nicht schon installiert ist: Zunächst müssen wir den IMC installieren. Er ist zum Zeitpunkt der Erstellung der Anleitung zwar kostenlos erhältlich, muss aber direkt im Insight Store wie eine normale Bestellung bestellt werden. Nachdem der IMC herunter geladen ist muss das IMC Zip-Archiv an eine Stelle eurer Wahl entpackt werden. In diesem Verzeichnis könnte ihr dann den IMC starten.

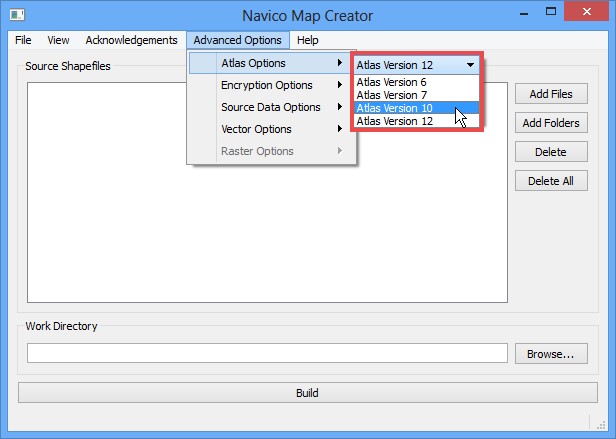

		Wir starten den IMC und müssen zuerst einige Standard Einstellungen vornehmen, die wir jetzt nicht näher erläutern.[/b] Auf Atlas Version 10 einstellen.

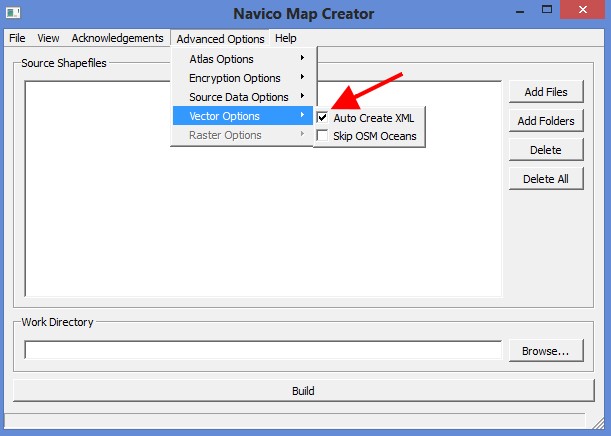

		Auto Create XML

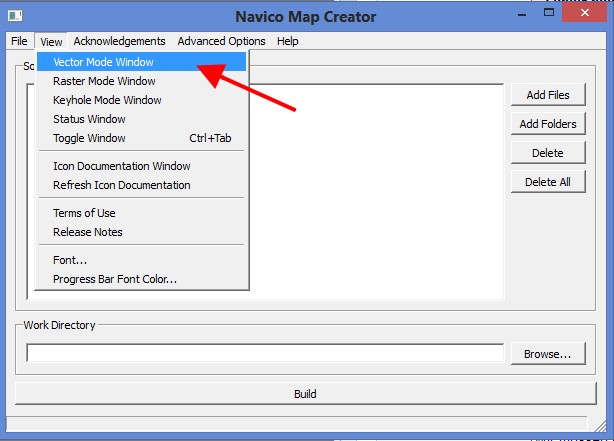

		Jetzt kommen wir zum erzeugen der Daten. Wechsel zum Vector Mode Window.

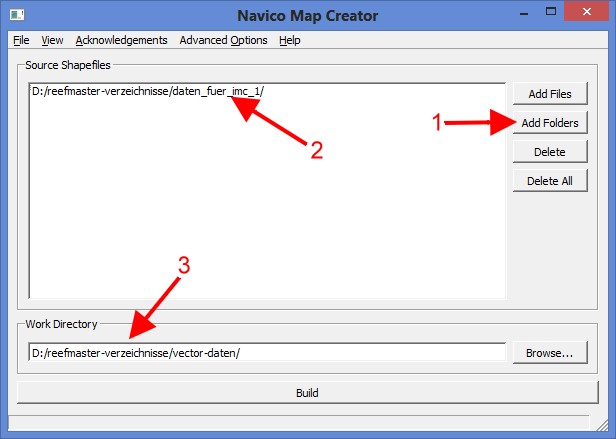

		1.) Klicken auf Add Folders und auswählen des Verzeichnisses "daten_fuer_imc_1" , das wir vorhin beim Export im Reefmaster angelegt haben. 2.) War dies erfolgreich sollten wir nun dieses Verzeichnis unter  "Source Shapfiles" eingetragen sehen. 3.) Hier legen wir ein Verzeichnis an, im Beispiel "vector-daten", wählen das dann aus damit der IMC unsere Vector Daten darin speichert. Jetzt sagen wir dem IMC, indem wir auf Build klicken, das er unsere Vector Daten bearbeiten soll.

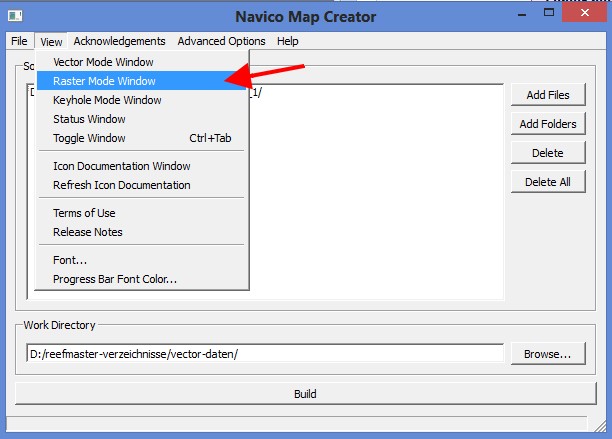

		Sofern wir vorher im Reefmaster auch eine optionale Hintergrund Rasterkarte erstellt haben, müssen wir diese nun auch vom IMC bearbeiten lassen. Dazu wechseln wir in das "Raster Mode Window"

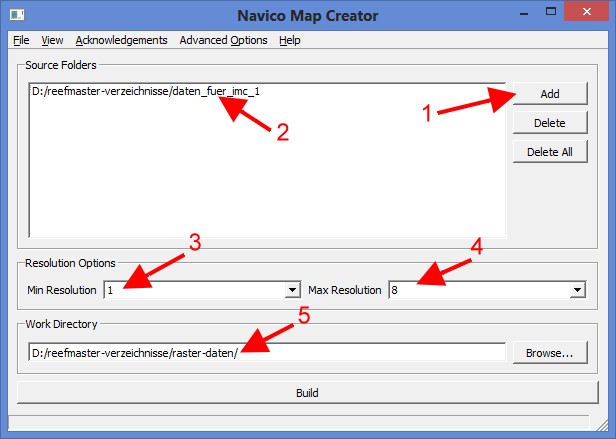

		Im Raster Mode Window 1-2) Jetzt müssen wir hier ebenfalls das Verzeichnis angeben in das wir vorher die Rasterkarte für den Hintergrund exportiert haben. 3-4) Hier wählen wir als "Min Resolution=1" und als "Max resolution=2" aus 5.) EIN EXTREM WICHTIGER Punkt. Hier steht jetzt noch das vorher benutzte Ausgabe Verzeichnis der Raster Daten. Hier MÜSSEN wir ein anderes Ausgabe Verzeichnis erstellen/auswählen als vorher im Vector Mode Window. Deshalb nennen wir es im beispiel "raster-daten" Machen wir das nicht, überschreibt der IMC unsere vorher erstellten Vector Daten ! Nachdem die Einstellungen gemacht sind klicken wir auf Build um die Hintergrundkarte zu erzeugen. Damit haben wir nun eine farbige Raster Hintergrund Karte sowie Kontur/Tiefenlinien für unser Echo/GPS Gerät erzeugt.

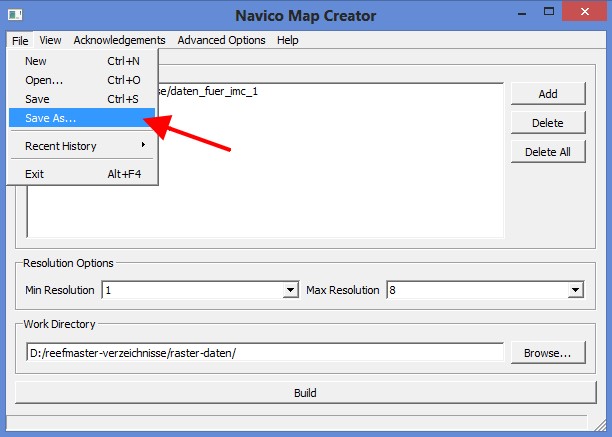

		Damit wir diese Einstellungen das nächste Mal nicht erneut vornehmen müssen, sagen wir dem IMC das er diese speichern soll. Somit können wir diese das nächste mal einfach laden. ABER ACHTUNG ! Das Ausgabe Verzeichnis MUSS bei jedem BUILD Vorgang passend eingestellt sein. Der Build Vorgang im Vector Fenster überschreibt sonst die Rasterlkarte und der Build Vorgang der Rasterkarte überschreibst sonst die Vector Daten.

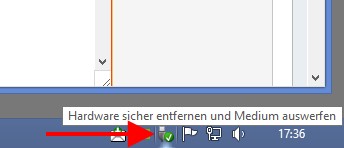

		Aber was nun ? Wir haben die karte erstellt, aber wie gehts weiter ? Jetzt müssen wir die Dateien die sich in den Ordnern "vector-daten" und "raster-daten" befinden auf die SD Card kopieren damit wir sie im Echo/Gps nutzen können. Legen wir also die SD Card in den Slot am PC oder dem SD-Card Reader. Für die Rasterkarte legen wir auf der SD Karte das Verzeichnis "ShadedRelief" an. Dort hin kopieren wir alle Dateien aus dem Verzeichniszweig "raster-daten\BoundAT5s" die als Namen "_3DTexture_<xx>.at5" haben. Das xx steht dabei als Platzhalter. Die Datei at5.xml kopieren wir in das root Verzeichnis auf der SD Karte. Die Vector Daten aus dem Verzeichniszweig "vector-daten\BoundAT5s" kopieren wir alle in das root Verzeichnis auf der SD Karte. Benutzt nun die Auswerfen Funktion von Windows für eure SD Karte.

Nachdem ihr diese dann entfernt habt und in euer ECHO/GPS gesteckt habt sollte ihr eure Karte dort auch finden. Falls nicht stellt bitte folgendes sicher: a.) Stellt die Kartenansicht auf "Lowrance" b.) Aktiviert das Anzeigen von "Schatten Relief" (Nicht bei allen Geräten möglich.)

[Luke]

Sollte die Forum Darstellung  auf eurem Gerät, eurer Bildschirmauflösung zu breit geraten,
könnt ihr alternativ auch KLICK HIER schauen,
ob diese Darstellung besser zu eurem Gerät oder eurer Bildschirmauflösung passt.

[Luke]

Ihr dürft hier gerne schreiben ob ihr mit dem Howto klar gekommen seid.

[Paulchen]

Hi

das wird ja immer besser mit den Anleitungen.
Gerade für Umsteier von DrDepth ist das eine sehr hilfreiche Sache  Weiter so dann kommen sich noch mehr DD Anwender zu ReefMaster.

Peter

[Hubert]

Hallo Peter, gesund und 120 cm länger zurück Petri noch zum 100+

Bezüglich Reefmaster: irgendwann kriegen wir sie alle, ich habe inzwischen auch eine Lizenz.

Die Vorteile von DrDepth und Reefmaster in einem Programm, dazu noch ein paar Features dazu ... das wäre es!
Für Lowrance User wird es aber wohl bei DrDepth keine dauerhafte Heimat mehr geben, selbst wenn sie irgendwann wieder aufwachen sollten.

[Luke]

Da kommt bestimmt noch einiges bei ReefMaster dazu.
Insofern bin ich guter Dinge das es zumindest die wichtigsten Merkmale von DD auch bald haben wird.
Und die Schmankerl werden mit Sicherheit auch noch kommen!

[Paulchen]

Hallo Peter, gesund und 120 cm länger zurück Petri noch zum 100+

Bezüglich Reefmaster: irgendwann kriegen wir sie alle, ich habe inzwischen auch eine Lizenz.

Die Vorteile von DrDepth und Reefmaster in einem Programm, dazu noch ein paar Features dazu ... das wäre es!
Für Lowrance User wird es aber wohl bei DrDepth keine dauerhafte Heimat mehr geben, selbst wenn sie irgendwann wieder aufwachen sollten.

Hi Hubert !

Danke erstmal,
davon das sich noch einige DD User ReefMaster zulegen geh ich auch aus.

Peter

[Axel]

Hallo,
was bedeutet Min Resolution=1 und Max Resolution=2 ?

[Luke]

Das sind die Zoomstufen für die der IMC dann die Raster Hintergründe erstellt.

Genau bedeutet 1 = 1 Pixel pro Meter Auflösung und 2 dann 2 Meter pro Pixel Auflösung.

Ist in der Doku zum IMC, glaube ich, auch nochmal erklärt.

[tobias]

Mit eurer Anleitung habe ich mit der Trial ganz schnell Erfolg gehabt.
Ich muss noch etwas mehr Erfahrung sammeln aber es klappte sehr schnell das ich erste  Karte fertig hatte.
Mit den Ufern und Inseln geht es zwar einfach aber da muss ich noch mehr Zeit nehmen um das alles ab zu zeichnen aber Eure Anleitungen sind gut
damit klappt das auch gut.
