Autor Thema: Insight Genesis Tiefenkarte Baggersee ausdrucken  (Gelesen 11204 mal)

Offline Stefan Gericke

  • Jungbrut im Schwarm
  • *
  • Beiträge: 21
  • My/Mein Echo Equipment: Elite-7 HDI
Insight Genesis Tiefenkarte Baggersee ausdrucken
« am: 15 Juli 2016, 19:57:16 »
Hallo,

wir haben letzte Woche unseren Vereinssee gescannt, jetzt würden wir gerne die Tiefenkarte im Vereinsheim aushängen um jedem Mitglied die Tiefenkarte zu zeigen.

Gibt es eine Möglichkeit, die AT5 Datei zu öffnen und die Tiefenkarte zu drucken ?

Vielen Dank

Gruß Stefan

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9265
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #1 am: 15 Juli 2016, 20:45:56 »
Der Insight Planner kann das.



http://www.lowrance.com/de-DE/Products/Cartography/InsightPlanner-de-de.aspx

Allerdings scheint die Beschaffung derzeit nicht so einfach zu sein,
da der Gofree Shop http://www.gofreemarine.com/shop
noch immer "GoFree Shop Service Interruption" meldet.

Evtl. gibt es auch noch eine andere Quelle um an den IP zu kommen.
Vielleicht kann Lars hier weiter helfen.

Generell gilt,
je nach Größe des Sees kann das Frickelarbeit über mehrere Seiten werden,
sofern der See ordentlich Struktur hat,
man etwas erkennen können soll,
man keinen Drucker hat der A3 oder gar noch größer drucken kann.

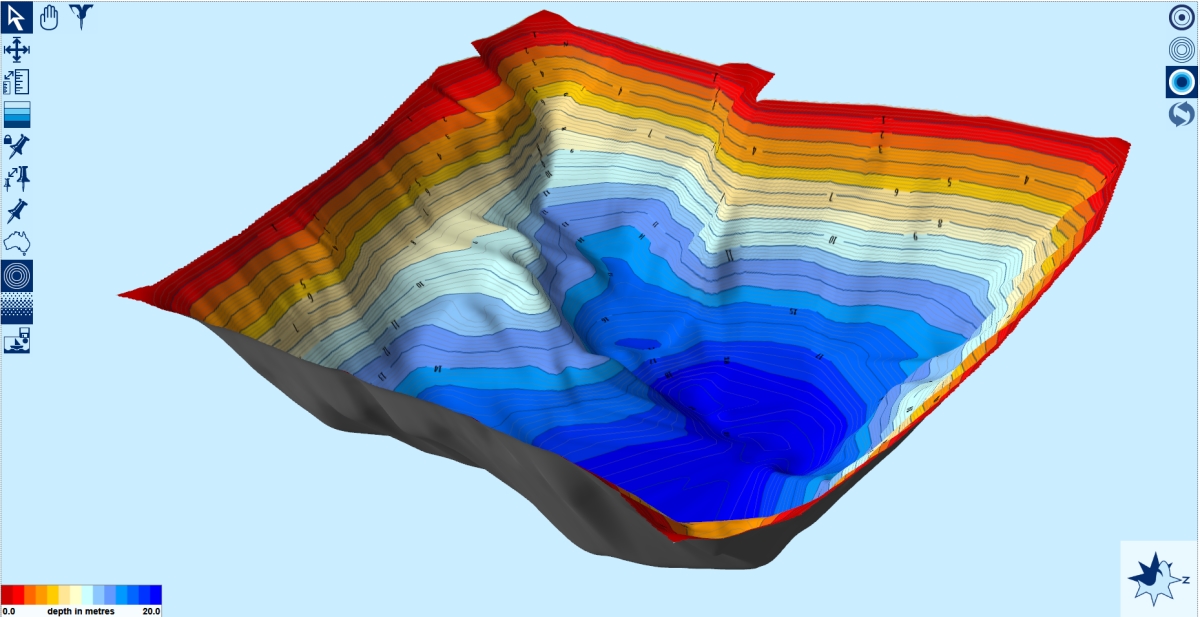

Alternativ könnte man die Daten mit Reefmaster verarbeiten und damit sogar als 3D Bild ausdrucken.

Kann dann selbst bei einem einfachen See z.B. so aussehen: (Bild klicken zum vergrößern)


Bedeutet gegenüber dem IP aber auch mehr Geldeinsatz für die Reefmaster Software, aktuell ca. 140 Euro.
Für ein einziges Bild sicher zu teuer.
Grüße
Luke

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9265
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #2 am: 16 Juli 2016, 18:15:51 »
fjordfischer und ich machen uns gerade Gedanken wie du die beste Qualität bekommst.

Wie schaut es denn aus wenn du aus IG, also von der IG Webseite direkt druckst?

Wenn du möchtest können wir auch gerne mal deine AT5 nehmen und schauen was wir da mit dem IP für dich heraus bekommen.
Grüße
Luke

Offline Stefan Gericke

  • Jungbrut im Schwarm
  • *
  • Beiträge: 21
  • My/Mein Echo Equipment: Elite-7 HDI
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #3 am: 16 Juli 2016, 21:21:51 »
Salve,

vielen Dank für die Antwort.
Bisher ist der See noch nicht 100% fertig, fehlt noch was kleines.
Hier der direkte Link

http://insightgenesis.laketrax.com/socialmapembed/basic?&mw=1242479

BW - Badesee

Bei einem anderem See habe ich Bildschirmscreenshots gemacht und diese auf Papier zusammengeschnitten.

Gibt aber sicherlich ne bessere Lösung.

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9265
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #4 am: 16 Juli 2016, 23:57:04 »
....Gibt aber sicherlich ne bessere Lösung.
Theoretisch ja, mit dem IP.
Der kann das ganze auf mehrere Blätter aufteilen.

Aber ich befürchtete schon das du es bereits als Screenshot gedruckt hast.

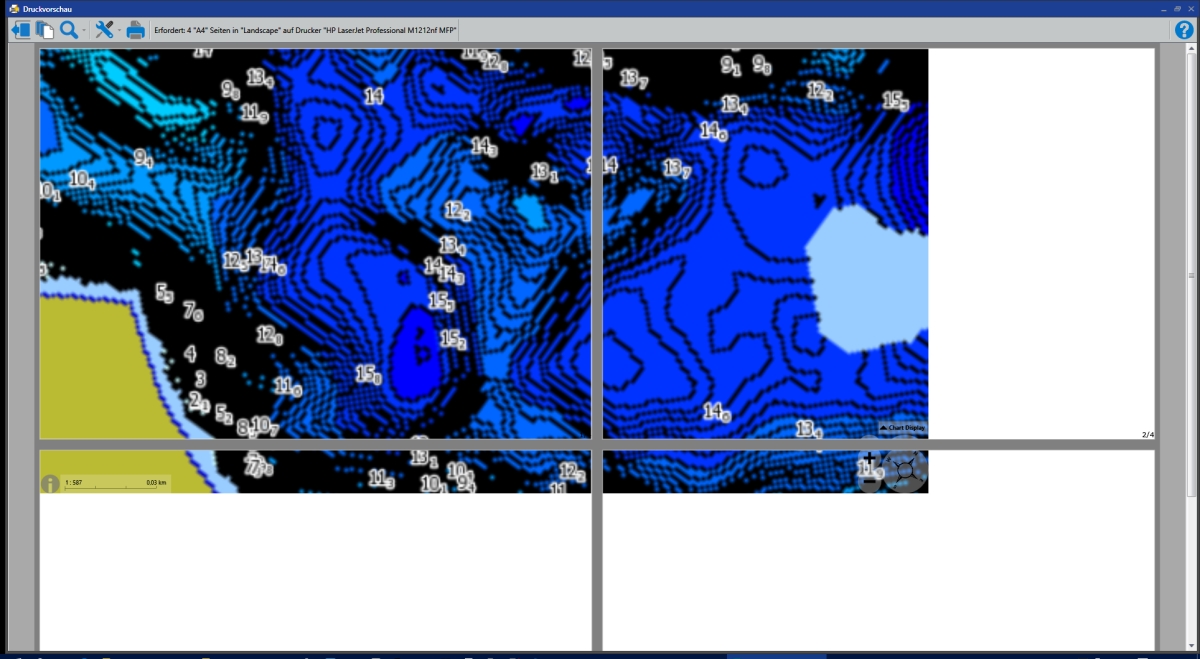

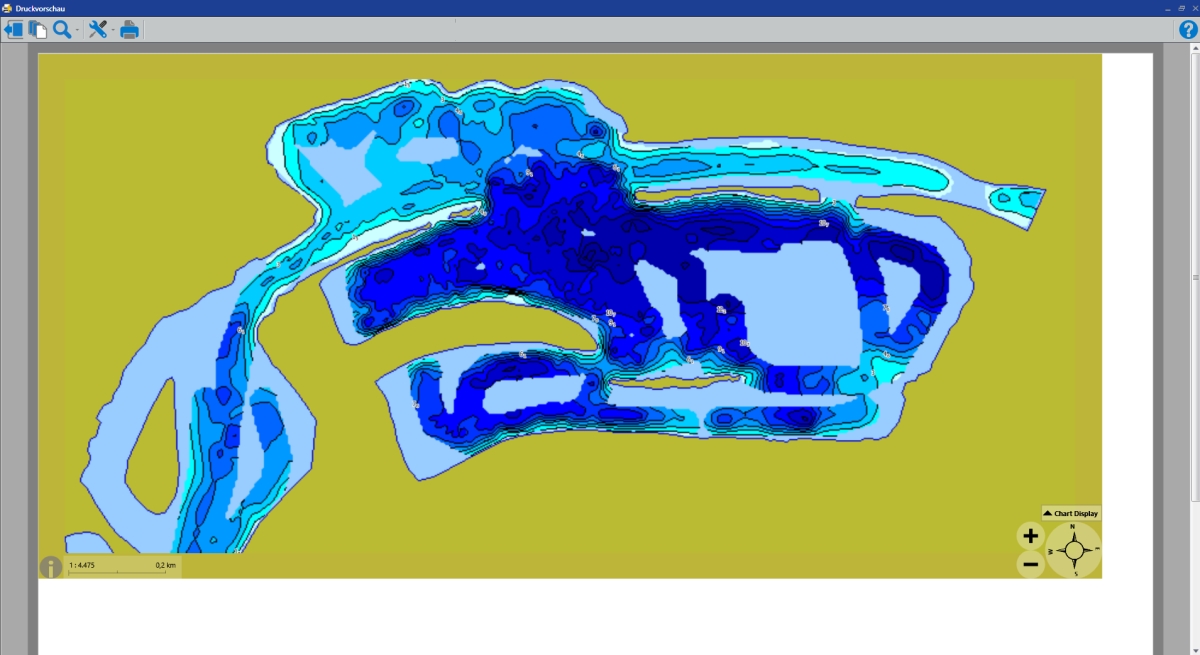

So schaut das Druckvorschaufenster im IP aus.



Und der Ausdruck wird auch nicht schärfer.
Leider ist die Auflösung so schlecht das deine Screenshots wesentlich schöner aussehen.
Und so richtig schön wie es sein könnte klappt der ganze Vorgang im IP leider auch nicht.

Man kann nicht wirklich frei wählen wie groß der Ausdruck sein soll,
auf wie viel Blätter man drucken will usw..
Das ganze spielt sich in den Grenzen des gewählten Druckers ab.
Da könnte man vielleicht virtuell einen größeren Drucker vorgaukeln in die Ausgabe umleiten oder sonstiges,
aber das lohnt eben wegen der bereits erwähnten schlechten Auflösung nicht.

Ausdrucken über den IP macht nur Sinn bei A4 als kleine Karte.

So wie du es haben möchtest, bleibt dir vermutlich nur die Frickelarbeit es manuell hinzubiegen, auszuschneiden usw...

Der Lösungsansatz im IP für das Ausdrucken über mehrere Blätter ist eigentlich sehr gut,
wenn er flexibel funktionieren würde und die Auflösung dabei besser wäre.
Grüße
Luke

Offline Guppyfreund

  • Barsch
  • ***
  • Beiträge: 124
  • My/Mein Echo Equipment: Elite-7 Ti
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #5 am: 17 Juli 2016, 08:36:56 »
Moin,

theoretisch lässt sich das perfekt mit SASPlanet realisieren. Aber wie sieht es mit dem Copyright aus? Darf man sich die Karte überhaupt kopieren und ausdrucken?


Viele Grüße
Sven

Offline pike-dive

  • Barsch
  • ***
  • Beiträge: 139
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #6 am: 17 Juli 2016, 09:37:29 »
Wie sieht es denn aus wenn ein anderer den Workspace in RM einliest und dann die Karte in eine Datei druckt?

Dafür müsste Stefan seine Dateien in die Demo von RM laden.

Andreas

Offline Luke

  • Administrator
  • *****
  • Beiträge: 9265
  • Luke Rheinwalker
    • My/Mein Tackle Equipment: Speedmaster, Beastmaster, Pezon et Michel, Viento, Twin Power, Stradic und anderes.
  • My/Mein Echo Equipment: HDS-9 Carbon, Elite-12 TI, HOOK2-7 HDI(SS), HDS-7 G3, HDS-7 G2T, Elite-7 Chirp, Motorguide Xi5, Humminbird ASGRHA, Raymarine Dragonfly-5Pro, ReefMaster
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #7 am: 17 Juli 2016, 09:58:53 »
Moin,

theoretisch lässt sich das perfekt mit SASPlanet realisieren. Aber wie sieht es mit dem Copyright aus? Darf man sich die Karte überhaupt kopieren und ausdrucken?


Viele Grüße
Sven
Gute Frage!

Da der "Insight Planner" "Insight Karten" ausdrucken kann sollte es eigentlich erlaubt sein.
Zumindest solange es um das eigene Umfeld geht und es sich um sowieso frei zugängliches Material handelt,
wie eben die Social Map Karten und vor allem wenn man selbst die Daten geliefert hat.

Denkbar wären vielleicht Begrenzungen wie z.B.:
Kein Verkauf der gedruckten Karten.
Keine Weitergabe der Drucke von Kaufkarten.
...und ähnliches.

Die Weitergabe im Verein sollte eigentlich auch kein Problem sein da es ein definierter und eng begrenzter Personenkreis ist?
Vielleicht fällt das noch nicht mal unter öffentliche Darstellung?

Wie auch immer, ich bin nicht sicher,
kann mir aber nicht vorstellen das es im konkreten Fall ein Problem sein sollte.


Auf keinem Fall gibt es Probleme wenn die eigenen Daten z.B. innerhalb von Reefmaster genutzt werden.
Alle Ergebnisse und Ausgaben davon sind vom Anwender frei verwendbar.


Zum SAS Planet.
Je Nachdem was man wie damit macht muss man diverse Dinge beachten.

Da kommt es auf den Einzelfall an,
welche Bearbeitungen mit welchen Daten gemacht wurden und was wie ausgegeben wird.

Kein Problem sollte es geben wenn es nur um eigens erhobene Daten geht
und keine sonstigen Daten, z.B. Luftbilder aus Quellen genutzt werden die Nutzungs-Beschränkungen unterliegen.

Das Problem dabei wird wohl immer das Nutzungsrecht der jeweiligen Quelldaten sein das es zu beachten gilt.

Wie sieht es denn aus wenn ein anderer den Workspace in RM einliest und dann die Karte in eine Datei druckt?

Dafür müsste Stefan seine Dateien in die Demo von RM laden.


Das wäre eine Möglichkeit, birgt aber eine evtl. Fehlerquelle wenn beim Import etwas falsch eingestellt ist.
Z.B. wenn die Daten aus einem Elite HDI kommen das evtl. noch den Positionsfehler Bug hat.

Weitere Idee wäre die Daten aus IG heraus, als GPX zu exportieren.

Oder wie fjordfischer mich gerade daran erinnerte,
die Daten über den IMC zu jagen und als CSV Datei zu exportieren.

Viele Wege führen nach Rom.
Grüße
Luke

Offline fjordfischer

  • Moby Dick
  • *******
  • Beiträge: 2399
  • My/Mein Echo Equipment: HDS-7 Carbon, HDS-7 G3, HDS-7 G2, SS3D, echoMAP-71sv
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #8 am: 17 Juli 2016, 10:27:58 »
Ich sehe drei Chancen:
  • ArcGIS (die Profilösung, wenn Programm verfügbar), mit Luftbild oder vielen anderen Hintergrundoptionen,
    sofern gewünscht. Schaut Euch mal hier dieses Beispiel in A1 an - auf, stellt mal im Adobe Reader auf 200 %
    oder höher um die feinen Details wirklich wie in einem Poster zu sehen:
    http://www.lav-mv.de/gewaesservz/uploads/2a_tka1.pdf
  • RM hat einen recht hoch auflösenden Kartenexport für Ausdrucke
  • Google Earth pro (wie bekannt kostenlos) mit Optionen für Luftbild in recht hoher Qualität
Wichtig für solche Zwecke ist die Fähigkeit für A3 bis A0, also große Formate

In jedem Fall läuft das Ganze aber nur über die Tiefendaten im Original,
die dann irgendwie zu Shapes werden müssen.
Wir können da gerne mal helfen, sofern es nicht ausartet.

Das Ergebnis kann eine pdf sein, die jeder Druckshop verarbeiten kann, laminiert oder nicht.

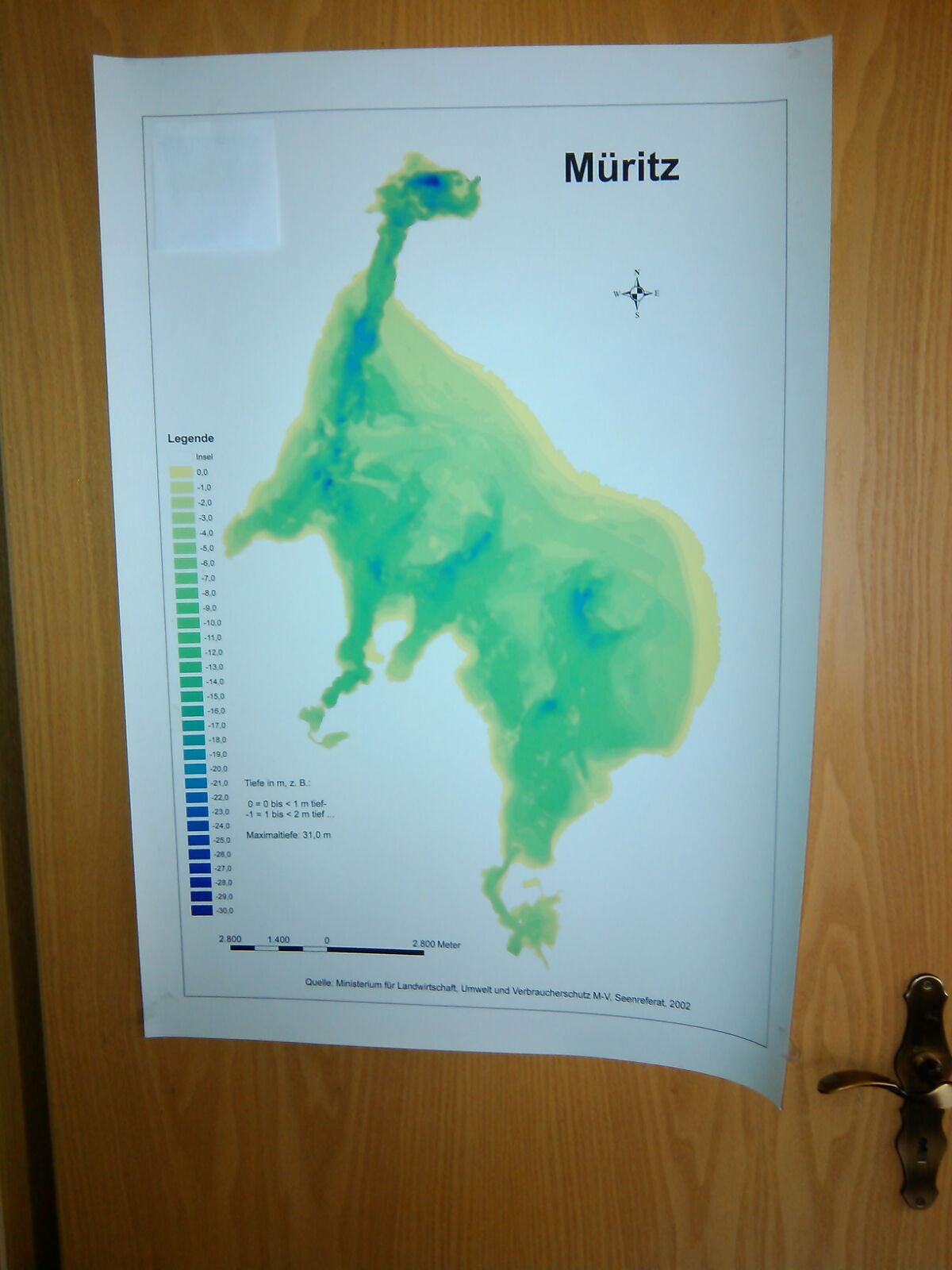

Hier mal ein Beispiel in A2.



Offline Stefan Gericke

  • Jungbrut im Schwarm
  • *
  • Beiträge: 21
  • My/Mein Echo Equipment: Elite-7 HDI
Re: Insight Genesis Tiefenkarte Baggersee ausdrucken
« Antwort #9 am: 26 Juli 2016, 07:23:38 »
Guten Morgen,

vielen Dank für die Antworten.
Ich habe gewartet bis der See komplett ist.

Hier ist der fertige link:
http://insightgenesis.laketrax.com/socialmapembed/basic?&mw=1242479

Ein größerer Ausdruck bis 150cm Druckbreite würde kein Problem darstellen.

Was natürlich blöd ist, dass die Tiefenangaben in Deutschland nicht in Meter angezeigt werden.
Außer auf dem Gerät


Gruß Stefan
