Garmin Quickdraw Contours - Alternative oder "Notlösung"

[Jürgen8231]

Hallo Angelfreunde, habe mich die Tage mit dem Garmin Quickdraw Contours beschäftigt.
Ich wollte gern wissen welche  10 Farben man am besten nimmt wenn man eine Talsperre beangelt die beim abfahren max 60 Meter Wassertiefe hat  ?
Kann ich die Farben auch später ändern wenn die Karte schon aufgezeichnet ist ?
Hatte mal eine kleine Probeaufzeichnung gemacht wie kann ich die Karte wieder löschen ?
Wenn mein Geber 20 cm im Wasser ist muss ich beim Aufzeichnungsversatz + 00.2 Meter eingeben ?
Bei den Haupteinstellungen musste ich doch auch schon eingeben wie tief der Geber unterm Wasser sitzt ,warum muss man das beim Quickdraw Contours noch mal einstellen oder verwechsele ich was?
Da es eine Talsperre ist die ich abfahren möchte und der Wasserstand hoch und runter geht. Wie kann ich die Karte am besten aufzeichnen?
Hatte es beim Höchtwasserstand gemacht und 6 Tage durchrudern dann war ich fertig.
Kann man die Kartendaten von Humminbird Autochart oder Deeper auf das Garmin gerät bringen?
Würde mich riesig über Antworten freuen .

DANKE

[Luke]

Schau mal, hier haben wir einige kompakte Infos zu Quickdraw in den Themen untergebracht.

Erster Test zu Farben und Beschriftungen bei Quick Draw (Ist übrigens in diesem Thema hier untergebracht  )

Garmin Quickdraw Contours im erweiterten Praxis-Test

Was den Keel-Offset angeht, das habe ich nicht mehr genau in Erinnerung.
habe zu lange nichts mehr mit Garmin und Quickdraw zu tun gehabt.

Ebenso kannst du mal das Forum weiter nach Quickdraw durchsuchen,
da findet sich vielleicht noch das ein oder andere zusätzlich.

Daten/Karten anderer Hersteller bekommst du nicht auf dein Garmin.


Generelle Infos zum Daten loggen findest du hier:
Wie logge ich mit meinem Echolot am besten ? Leitfaden zum Daten loggen.
Das meiste ist allgemein gültig.

[Stöpsel]

...Wenn mein Geber 20 cm im Wasser ist muss ich beim Aufzeichnungsversatz + 00.2 Meter eingeben ?...
... Da es eine Talsperre ist die ich abfahren möchte und der Wasserstand hoch und runter geht...

Aus meiner Sicht kannst Du bei den genannten Begebenheiten an einer Talsperre getrost auf Gedanken über einen Offset von 20cm verzichten!

[Luke]

Manchmal verhält es sich so das der KEEL Offset nur auf dem Display an sich greift,
aber die Daten raw, also ohne Korrektur,  aufgezeichnet werden.

So vermute ich wird es vielleicht bei Garmin sein.
Und durch die Korrektur bei den Quickdraw Einstellungen
wird vermutlich der gespeicherte Wert korrigiert gespeichert.

[Aumann]

Hallo
Kann mir wer weiterhelfen warum wird bei mir die tiefenschatierung mich angezeigt im Menü
Lg

[fjordfischer]

Wer Programme wie RM nutzt, kann auch auf Quickdraw-Daten (liegen im gleichnamigen Ordner auf der SD-Karte des Garmin Gerätes) zurückgreifen. Unter diesem Link:

https://github.com/interlark/qdc-converter/blob/main/README.en.md             (englisch als Sprache einstellen), gibt es viele Infos, aber interessant nur für Nerds.

Hier dagegen der direkte Downloadlink für die windowsbasierte Version: https://github.com/interlark/qdc-converter/releases/download/v2.5/QDCConverter-v2.5-windows.zip

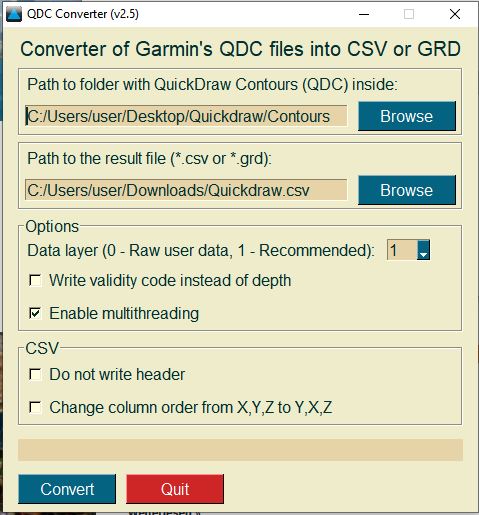

Das Programm wird nur über die exe-Datei gestartet. Wichtig ist vor allem, dass man im Quickdraw-Ordner zum Unterordner "Contours" navigiert, siehe auch anliegenden Screenshot.


kann man sich ein kleines Programm herunter laden, welches die Quickdraw Tiefendaten in das csv-Format umwandelt und in RM problemlos verwendbar ist (Hinweis: ggf. X und Y vertauschen, sonst landet man in Äquatornähe).

Üblicherweise nutzt man in Garmin andere Formate für die Daten aber ich habe schon des Öfteren den Fall gehabt, dass ein Garmin-Nutzer nur noch die Quickdraw Daten verfügbar hatte.

Zusammengefasst bedeutet das, dass man Daten folgender, relvanter Marken in RM einzeln oder gemeinsam nutzen kann, sofern man die dafür erforderliche Software zum Konvertieren besitzt:
- Lowrance, Simrad,B&G (alles Navico), inkl. Genesis Live
- Humminbird, inkl. Autochart Live
- Garmin, inkl. Quickdraw
- Navionics - ausschließlich Sonarchart Live

[fjordfischer]

Ich habe den vorhergehende Beitrag aktualisiert (fette Schrift und Screenshot).
